Telefonní přístroj Linksys/Sipura SPA-2102

IP_adresa_picture

Zjištění IP adresy SPA-2102 Zobraz

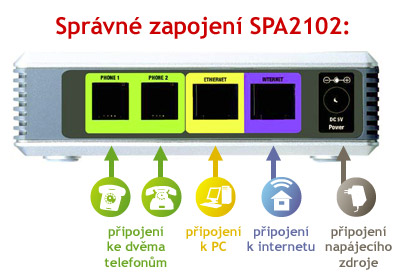

Propojte síťové rozhraní počítače s portem LAN na SPA-2102.
V počítači nastavte na síťovém rozhraní režim DHCP. Postup pro nastavení DHCP:

IP_adresa_picture

V nabídce Ovládací panely klikněte na Síťová připojení.

IP_adresa_picture

Dostanete se do další nabídky, kde vyberete připojení k místní síti (zpravidla by mělo být jen jedno, pokud ne, vyberte to, u kterého je rychlost připojení 100,0 Mb/s).

IP_adresa_picture

Zkontrolujte si, že jste v záložce "Obecné" a máte označenou položku Protokol sítě Internet (TCP/IP).
Poté klikněte na tlačítko vlastnosti

IP_adresa_picture

Dále je potřeba zaškrtnout následující volby:

IP_adresa_picture

Potvrdíte tlačítkem OK. Tímto by mělo být nastavení DHCP ukončeno.
Zjištění IP adresy lze provést naprosto stejným způsobem jako nastavení, až po následující obrázek, kde místo na "vlastnosti" kliknete na "stav".

IP_adresa_picture

V následujícím obrázku si otevřte záložku podpora.

IP_adresa_picture

Adresa "Výchozí brány" je IP adresa, na které je SPA-2102 dostupná pro konfiguraci přes web rozhraní.

IP adresu zadejte do vašeho internetového prohlížeče a potvrďte.
Vaše IP adresa se může lišit od uvedeného příkladu.

IP_adresa_picture

Nastavení SPA-2102

Nastavení statické IP adresy u jiného poskytovatele internetu Zobraz

1) Pomocí administračního rozhraní:

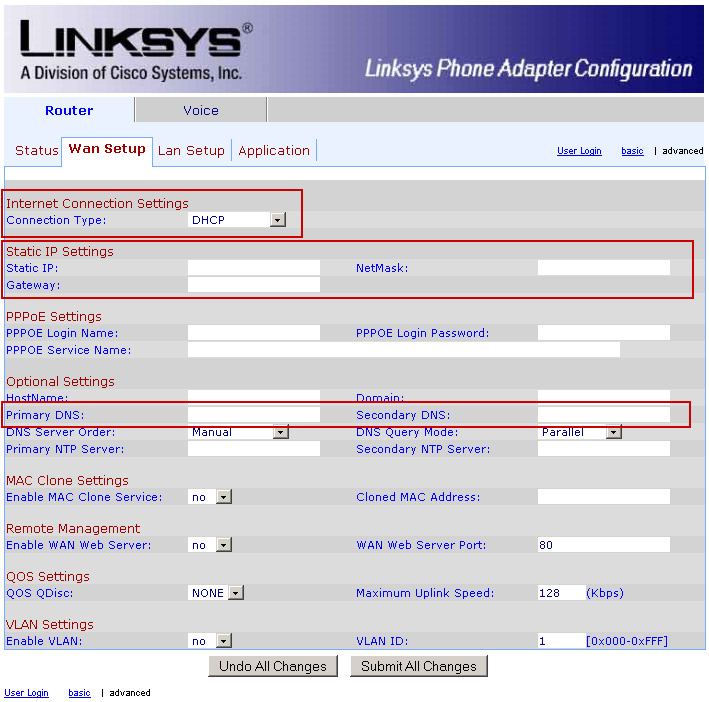

Přihlašte se do administračního rozhraní zařízení a zvolte vpravo advanced, dále Router a Wan Setup - zde vyplňte tyto položky:

Connection Type: Static IP
Static IP: Zjistíte od svého poskytovatele internetu
NetMask: Zjistíte od svého poskytovatele internetu
Gateway: Zjistíte od svého poskytovatele internetu
Primary DNS: Zjistíte od svého poskytovatele internetu
Secondary DNS: Zjistíte od svého poskytovatele internetu

ilustrační obrázek

2) Pomocí analogového telefonu zapojeného do zařízení:
Stiskněte **** pro vstup do menu a následně zadejte požadovanou akci.

Akce	Příkaz	Volby	Poznámka
Zjistit stav DHCP	100	-	Tento příkaz použijte pokud chcete zjistit zda adaptér načítá svoji IP adresu ze serveru DHCP nebo používá manuální nastavení.
Zapnout/Vypnout používání DHCP	101	Stiskněte 1 pro zapnutí Stiskněte 0 pro vypnutí	Tímto příkazem povolíte/zakážete používání načítání IP adresy ze serveru DHCP
Kontrola IP adresy	110	-	Použijte tento příkaz pro zjištění IP adresy adaptéru.
Nastavit pevnou IP adresu	111	Pomocí klávesnice vložte IP adresu. Použijte symbol * (hvězdička) místo symbolu . (tečka)	Tímto příkazem nastavíte pevnou IP adresu adaptéru. Např. 192.168.1.105 zadejte 1921681*105. Před nastavením vypněte používání DHCP serveru, pokud tak neučiníte uslyšíte hlásku "Invalid option"
Kontrola síťové masky	120	-	Použijte tento příkaz pro zjištění síťové masky adaptéru.
Nastavit síťovou masku	121	Pomocí klávesnice vložte síťovou masku. Použijte symbol * (hvězdička) místo symbolu . (tečka)	Tímto příkazem nastavíte síťovou masku adaptéru. Např. 255.255.255.0 zadejte 255255255*0. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option".
Kontrola IP adresy výchozí brány	130	-	Použijte tento příkaz pro zjištění IP adresy výchozí brány adaptéru.
Nastavit IP adresu výchozí brány	131	Pomocí klávesnice vložte IP adresu výchozí brány. Použijte symbol * (hvězdička) místo symbolu . (tečka)	Tímto příkazem nastavíte pevnou IP adresu výchozí brány. Např. 192.168.1.1 zadejte 1921681*1. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option".

Provisioning - automatické nastavení zařízení Skryj

Podrobný popis provisioningu naleznete zde: Provisioning

Pro správnou funkčnost je nutné vyplnit správně údaje ve Vaši "klientské sekci" na www.802.cz
(VOX nastavení čísel -> Provisioning VoIP zařízení).
Pokud jste si zařízení objednali v naší akci VoIP zařízení zdarma, proběhne toto nastavení automaticky!

Pro aktivaci Provisioningu nastavte v Admin Login -> Advanced -> Voice -> Provisioning následující hodnoty:

Provision Enable: Yes
Resync Periodic: 15
Resync Error Retry Delay: 15
Forced Resync Delay: 15
Profile Rule: http://prov.802.cz/prov.xml


Configuration Profile
Provision Enable:		Resync On Reset:
Resync Random Delay:		Resync Periodic:
Resync Error Retry Delay:		Forced Resync Delay:
Resync From SIP:		Resync After Upgrade Attempt:
Resync Trigger 1:
Resync Trigger 2:
Resync Fails On FNF:
Profile Rule:
Profile Rule B:
Profile Rule C:
Profile Rule D:
Log Resync Request Msg:
Log Resync Success Msg:
Log Resync Failure Msg:
Report Rule:

Nastavení uložte stisknutím tlačítka Submit All Changes ve Vašem zařízení.

Manuální konfigurace SPA-2102 Zobraz

(Doporučujeme používat automatickou konfiguraci pomoci Provisioningu, popsanou v předchozím odstavci.)

Klikněte postupně na Admin Login -> Advanced -> Line 1 nebo Ext 1

NAT Mapping Enable: YES
NAT Keep Alive Enable: YES
Display Name: Vaše telefonní číslo
Auth ID: Vaše telefonní číslo
User ID: Vaše telefonní číslo
Password: Vaše 802 heslo
Proxy: Váš SIP Server (zjistíte zde)
Outbound Proxy: prázdné (pokud je zvoleno, pak vymazat)
Use Outbound Proxy: NO
Register Expires: 600


General
Line Enable:

Share Line Appearance
Share Ext:		Shared User ID:
Subscription Expires:

NAT Settings
NAT Mapping Enable:		NAT Keep Alive Enable:
NAT Keep Alive Msg:		NAT Keep Alive Dest:

Network Settings
SIP TOS/DiffServ Value:		SIP CoS Value:
RTP TOS/DiffServ Value:		RTP CoS Value:
Network Jitter Level:		Jitter Buffer Adjustment:

SIP Settings
SIP Port:		SIP 100REL Enable:
EXT SIP Port:		Auth Resync-Reboot:
SIP Proxy-Require:		SIP Remote-Party-ID:
Referor Bye Delay:		Refer-To Target Contact:
Referee Bye Delay:		SIP Debug Option:
Refer Target Bye Delay:		Sticky 183:

Call Feature Settings
Blind Attn-Xfer Enable:		MOH Server:
Message Waiting:		Auth Page:
Default Ring:		Auth Page Realm:
Conference Bridge URL:		Auth Page Password:
Mailbox ID:		Voice Mail Server:
State Agent:		CFWD Notify Serv:
CFWD Notifier:

Proxy and Registration
Proxy:		Use Outbound Proxy:
Outbound Proxy:		Use OB Proxy In Dialog:
Register:		Make Call Without Reg:
Register Expires:		Ans Call Without Reg:
Use DNS SRV:		DNS SRV Auto Prefix:
Proxy Fallback Intvl:		Proxy Redundancy Method:

Subscriber Information
Display Name:		User ID:
Password:		Use Auth ID:
Auth ID:
Mini Certificate:
SRTP Private Key:

Audio Configuration
Preferred Codec:		Use Pref Codec Only:
G729a Enable:		G723 Enable:
G726-16 Enable:		G726-24 Enable:
G726-32 Enable:		G726-40 Enable:
Release Unused Codec:		DTMF Process AVT:
Silence Supp Enable:		DTMF Tx Method:

Dial Plan
Dial Plan:
Enable IP Dialing:

Další nezbytná nastavení pro správnou funkci SPA-2102

Pro bezdrátové Telefony a Faxy Zobraz

Pokud jste vlastníkem Bezdrátového telefonního přístroje nebo Faxu a chcete tento přístroj připojit k SPA-2102.

Musíte nastavit tyto hodnoty, aby Vám telefonní přístroj vyzváněl.
Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:

Ring Waveform: Trapezoid
Ring Voltage: 100
Ring Frequency: 35

Zlepšení zvukové komunikace s ústřednou Zobraz

Nastavení velikosti RTP paketů (zvukových paketů) na hodnotu 0.020

Nastavení se provede v záložce Voice -> Admin Login -> Advanced -> SIP - RTP Parameters

RTP Packet size: 0.020

České oznamovací tóny Zobraz

Standardně jsou nastaveny americké oznamovací tóny.

Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:

Dial Tone : 425@-10;30(0.33/0.33/1,0.66/0.66/1)
Busy Tone : 425@-10;10(0.33/0.33/1)
Ring Back Tone : 425@-10;60(1/4/1)


Call Progress Tones
Dial Tone:
Second Dial Tone:
Outside Dial Tone:
Prompt Tone:
Busy Tone:
Reorder Tone:
Off Hook Warning Tone:
Ring Back Tone:
Confirm Tone:
SIT1 Tone:
SIT2 Tone:
SIT3 Tone:
SIT4 Tone:
MWI Dial Tone:
Cfwd Dial Tone:
Holding Tone:
Conference Tone:
Secure Call Indication Tone:
Feature Invocation Tone:

Doplňujíci nastavení SPA-2102

Nastavení zrychlené volby pro vytáčení telefonních čísel Zobraz

Pod čísly 2-9 lze zadat telefonní čísla pro rychle vytáčení.

Sekce Voice -> Admin Login -> Advanced -> User -> Speed Dial Settings, zadejte do Speed Dial 2 až Speed Dial 9 Vámi zvolená telefonní čísla. (bez 00420)

Speed Dial 2: xxxxxxxxx
Speed Dial 9: xxxxxxxxx

Nastavení vyhrazení rychlosti pro zařízení SPA-2102 Zobraz

Vyhradí rychlost pro VoIP službu.

V záložce Router -> Admin Login -> Advanced -> Wan Setup -> QOS Settings nastavte:
Hodnotu je třeba vypočítat:
Vaše odchozí rychlost - 128 kbps = výsledek který napíšete do položky QOS Settings. Příklad 512 kbps - 128 kbps = 384
Pozor !!!
Pokud použijete SPA-2102 jako domácí router, bude trvale po nastavení těchto hodnot odchozí směr na LAN portu jen 384 kbps.
Zákaznici, kteří jsou do internetu připojeni prostřednictvím 802.cz nemusí tuto hodnotu nastavovat. (Mají tedy hodnotu QOS QDisc = NONE).

QOS QDisc: TBF
Maximum Uplink Speed: 128kbps

Router


Internet Connection Settings
Connection Type:

Static IP Settings
Static IP:	NetMask:
Gateway:

PPPoE Settings
PPPOE Login Name:	PPPOE Login Password:
PPPOE Service Name:

Optional Settings
HostName:	Domain:
Primary DNS:	Secondary DNS:
DNS Server Order:	DNS Query Mode:
Primary NTP Server:	Secondary NTP Server:

MAC Clone Settings
Enable MAC Clone Service:	Cloned MAC Address:

Remote Management
Enable WAN Web Server:	WAN Web Server Port:

QOS Settings
QOS QDisc:	Maximum Uplink Speed:	(Kbps)

VLAN Settings
Enable VLAN:	VLAN ID:	[0x000-0xFFF]

Pro vlastníky staršího analogového telefonního přístroje Zobraz

Vlastnite-li telefonní přístroj ANTETKA, KATRIN, nebo jiný starší typ telefonu.

Aby Vám starší typ telefonního přístroje fungoval je bezpodminečně nutné použít k propojení dvoužilovou linku.
Dále je důležite nastavit níže uvedené hodnoty.
K sekci se dostanete kliknutím postupně na Voice -> Admin Login -> advanced -> Line 1 nebo Ext 1

Nastavte hodnoty:

Idle Polarity: Reverse
Callee Conn Polarity: Reverse
Caller Conn Polarity: Reverse

Důležité informace pro zákazníka:

Rozsah RTP portů námi podporovaných zařízení je: 16384 - 16482.
Pro oboustrannou slyšitelnost musí být tyto porty na Vašem routeru či firewallu povoleny.

Resetování SPA-2102 do "Továrního" nastavení: Zadejte **** , dostanete se do MENU, kde navolíte 73738# a potvrdíte 1# - toto je nutné provést z analogového telefonu připojeného k VoIP bráně.

Nedoporučujeme používat SPA-2102 a software na PC k telefonování zároveň, služba by nefungovala správně.

Přepojení hovoru provedete stlačením tlačítka FLASH na Vašem telefonním přístroji, zadáním *98, vyčkáte 2 sekundy, následně telefonního čísla a zavěsíte.

Nenastavujte na obě linky stejné číslo (nefunguje to paralelně). Narušíte tím funkčnost telefonní služby VOX. SPA-2102 vypadá, že je všechno v pořádku, ale přitom nic nebude fungovat tak jak by mělo.
