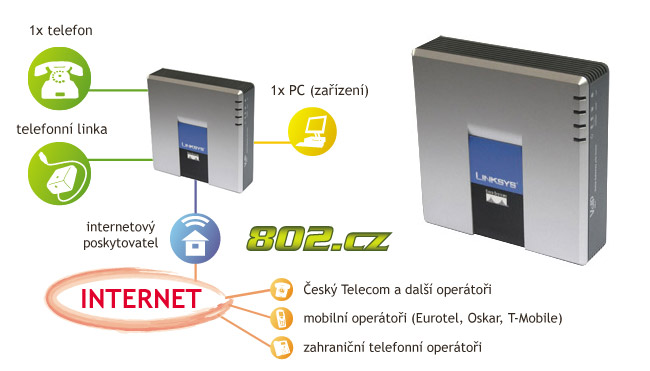

Telefonní přístroj Linksys/Sipura SPA-3102
Zjištění IP adresy SPA-3102 Zobraz

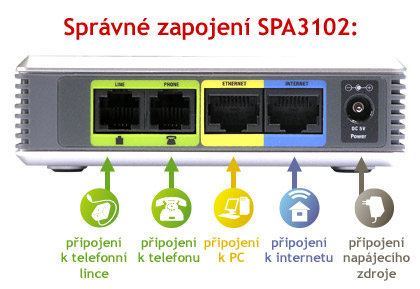

Propojte síťové rozhraní počítače s portem LAN na SPA-3102.
V počítači nastavte na síťovém rozhraní režim DHCP. Postup pro nastavení DHCP:
V nabídce Ovládací panely klikněte na Síťová připojení.
Dostanete se do další nabídky, kde vyberete připojení k místní síti (zpravidla by mělo být jen jedno, pokud ne, vyberte to, u kterého je rychlost připojení 100,0 Mb/s).
Zkontrolujte si, že jste v záložce "Obecné" a máte označenou položku Protokol sítě Internet (TCP/IP).
Poté klikněte na tlačítko vlastnosti
Dále je potřeba zaškrtnout následující volby:
Potvrdíte tlačítkem OK. Tímto by mělo být nastavení DHCP ukončeno.
Zjištění IP adresy lze provést naprosto stejným způsobem jako nastavení, až po následující obrázek, kde místo na "vlastnosti" kliknete na "stav".
V následujícím obrázku si otevřte záložku podpora.
Adresa "Výchozí brány" je IP adresa, na které je SPA-3102 dostupná pro konfiguraci přes web rozhraní.
IP adresu zadejte do vašeho internetového prohlížeče a potvrďte.
Vaše IP adresa se může lišit od uvedeného příkladu.
Nastavení SPA-3102
Nastavení statické IP adresy u jiného poskytovatele internetu Zobraz
1) Pomocí administračního rozhraní:
Přihlašte se do administračního rozhraní zařízení a zvolte vpravo advanced, dále Router a Wan Setup - zde vyplňte tyto položky:
- Connection Type: Static IP
- Static IP: Zjistíte od svého poskytovatele internetu
- NetMask: Zjistíte od svého poskytovatele internetu
- Gateway: Zjistíte od svého poskytovatele internetu
- Primary DNS: Zjistíte od svého poskytovatele internetu
- Secondary DNS: Zjistíte od svého poskytovatele internetu
2) Pomocí analogového telefonu zapojeného do zařízení:
Stiskněte **** pro vstup do menu a následně zadejte požadovanou akci.
| Akce | Příkaz | Volby | Poznámka |
|---|---|---|---|
| Zjistit stav DHCP | 100 | - | Tento příkaz použijte pokud chcete zjistit zda adaptér načítá svoji IP adresu ze serveru DHCP nebo používá manuální nastavení. |
| Zapnout/Vypnout používání DHCP | 101 | Stiskněte 1 pro zapnutí Stiskněte 0 pro vypnutí | Tímto příkazem povolíte/zakážete používání načítání IP adresy ze serveru DHCP |
| Kontrola IP adresy | 110 | - | Použijte tento příkaz pro zjištění IP adresy adaptéru. |
| Nastavit pevnou IP adresu | 111 | Pomocí klávesnice vložte IP adresu. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte pevnou IP adresu adaptéru. Např. 192.168.1.105 zadejte 192*168*1*105. Před nastavením vypněte používání DHCP serveru, pokud tak neučiníte uslyšíte hlásku "Invalid option" |
| Kontrola síťové masky | 120 | - | Použijte tento příkaz pro zjištění síťové masky adaptéru. |
| Nastavit síťovou masku | 121 | Pomocí klávesnice vložte síťovou masku. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte síťovou masku adaptéru. Např. 255.255.255.0 zadejte 255*255*255*0. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option". |
| Kontrola IP adresy výchozí brány | 130 | - | Použijte tento příkaz pro zjištění IP adresy výchozí brány adaptéru. |
| Nastavit IP adresu výchozí brány | 131 | Pomocí klávesnice vložte IP adresu výchozí brány. Použijte symbol * (hvězdička) místo symbolu . (tečka) | Tímto příkazem nastavíte pevnou IP adresu výchozí brány. Např. 192.168.1.1 zadejte 192*168*1*1. Pokud je zapnuto zjišťování ze serveru DHCP, uslyšíte "Invalid option". |
Provisioning - automatické nastavení zařízení Skryj
Podrobný popis provisioningu naleznete zde: Provisioning
Pro správnou funkčnost je nutné vyplnit správně údaje ve Vaši "klientské sekci" na www.802.cz
(VOX nastavení čísel -> Provisioning VoIP zařízení).
Pokud jste si zařízení objednali v naší akci VoIP zařízení zdarma, proběhne toto nastavení automaticky!
Pro aktivaci Provisioningu nastavte v Admin Login -> Advanced -> Voice -> Provisioning následující hodnoty:
- Provision Enable: Yes
- Resync Periodic: 15
- Resync Error Retry Delay: 15
- Forced Resync Delay: 15
- Profile Rule: http://prov.802.cz/prov.xml
Nastavení uložte stisknutím tlačítka Submit All Changes ve Vašem zařízení.
Manuální konfigurace SPA-3102 Zobraz
(Doporučujeme používat automatickou konfiguraci pomoci Provisioningu, popsanou v předchozím odstavci.)
Klikněte postupně na Admin Login -> Advanced -> Line 1 nebo Ext 1
- NAT Mapping Enable: YES
- NAT Keep Alive Enable: YES
- Display Name: Vaše telefonní číslo
- Auth ID: Vaše telefonní číslo
- User ID: Vaše telefonní číslo
- Password: Vaše 802 heslo
- Proxy: Váš SIP Server (zjistíte zde)
- Outbound Proxy: prázdné (pokud je zvoleno, pak vymazat)
- Use Outbound Proxy: NO
- Register Expires: 600
Další nezbytná nastavení pro správnou funkci SPA-3102
Pro bezdrátové Telefony a Faxy Zobraz
Pokud jste vlastníkem Bezdrátového telefonního přístroje nebo Faxu a chcete tento přístroj připojit k SPA-3102.
Musíte nastavit tyto hodnoty, aby Vám telefonní přístroj vyzváněl.
Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:
- Ring Waveform: Trapezoid
- Ring Voltage: 100
- Ring Frequency: 35
Zlepšení zvukové komunikace s ústřednou Zobraz
Nastavení velikosti RTP paketů (zvukových paketů) na hodnotu 0.020
Nastavení se provede v záložce Voice -> Admin Login -> Advanced -> SIP - RTP Parameters
- RTP Packet size: 0.020
České oznamovací tóny Zobraz
Standardně jsou nastaveny americké oznamovací tóny.
Sekce Voice -> Admin Login -> Advanced -> Regional a nastavte:
- Dial Tone : 425@-10;30(0.33/0.33/1,0.66/0.66/1)
- Busy Tone : 425@-10;10(0.33/0.33/1)
- Ring Back Tone : 425@-10;60(1/4/1)
Doplňujíci nastavení SPA-3102
Nastavení zrychlené volby pro vytáčení telefonních čísel Zobraz
Pod čísly 2-9 lze zadat telefonní čísla pro rychle vytáčení.
Sekce Voice -> Admin Login -> Advanced -> User -> Speed Dial Settings, zadejte do Speed Dial 2 až Speed Dial 9 Vámi zvolená telefonní čísla. (bez 00420)
- Speed Dial 2: xxxxxxxxx
- Speed Dial 9: xxxxxxxxx
Nastavení vyhrazení rychlosti pro zařízení SPA-3102 Zobraz
Vyhradí rychlost pro VoIP službu.
V záložce Router -> Admin Login -> Advanced -> Wan Setup -> QOS Settings nastavte:
Hodnotu je třeba vypočítat:
Vaše odchozí rychlost - 128 kbps = výsledek který napíšete do položky QOS Settings. Příklad 512 kbps - 128 kbps = 384
Pozor !!!
Pokud použijete SPA-3102 jako domácí router, bude trvale po nastavení těchto hodnot odchozí směr na LAN portu jen 384 kbps.
Zákaznici, kteří jsou do internetu připojeni prostřednictvím 802.cz nemusí tuto hodnotu nastavovat. (Mají tedy hodnotu QOS QDisc = NONE).
- QOS QDisc: TBF
- Maximum Uplink Speed: 128kbps
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pro vlastníky staršího analogového telefonního přístroje Zobraz
Vlastnite-li telefonní přístroj ANTETKA, KATRIN, nebo jiný starší typ telefonu.
Aby Vám starší typ telefonního přístroje fungoval je bezpodminečně nutné použít k propojení dvoužilovou linku.
Dále je důležite nastavit níže uvedené hodnoty.
K sekci se dostanete kliknutím postupně na Voice -> Admin Login -> advanced -> Line 1 nebo Ext 1
Nastavte hodnoty:
- Idle Polarity: Reverse
- Callee Conn Polarity: Reverse
- Caller Conn Polarity: Reverse
Důležité informace pro zákazníka:
Rozsah RTP portů námi podporovaných zařízení je: 16384 - 16482.
Pro oboustrannou slyšitelnost musí být tyto porty na Vašem routeru či firewallu povoleny.
Resetování SPA-3102 do "Továrního" nastavení: Zadejte **** , dostanete se do MENU, kde navolíte 73738# a potvrdíte 1# - toto je nutné provést z analogového telefonu připojeného k VoIP bráně.
Nedoporučujeme používat SPA-3102 a software na PC k telefonování zároveň, služba by nefungovala správně.
Přepojení hovoru provedete stlačením tlačítka FLASH na Vašem telefonním přístroji, zadáním *98, vyčkáte 2 sekundy, následně telefonního čísla a zavěsíte.
Jestliže máte připojenu PSTN linku (konektor "Line") a chcete přes ní volat, zadejte před samotným číslem #.
Upozornění pro uživatele analogové linky: pro rozlišení pevná linka/802.VOX je nastaven jiný vyzváněcí tón pro volání přes 802.VOX a pro klasickou pevnou linku. Díky tomuto rozlišení poznáte, přes kterou "linku" právě telefonujete.
Nenastavujte na obě linky stejné číslo (nefunguje to paralelně). Narušíte tím funkčnost telefonní služby VOX. SPA-3102 vypadá, že je všechno v pořádku, ale přitom nic nebude fungovat tak jak by mělo.
